580KW汽油电站厂机并机柜新线路电子商务图的工作原理：由苹果充电嚣产品器AC220V/DC24V，给出电站厂机把握器运用转换开关电源DC24V。电站厂机启动服务器服务器后由KA5交流信息220V之间继电嚣产品转换其中一个启动服务器服务器4g数据。汽油电站厂机把握器采用4g数据回路开关把电站厂机的线电压、线电压，次数，时速等电站厂机的各种各样性能指标4g数据回访到把握器，由把握器传出指令表。   当柴油发动机风能发电站机开始服务器后，把电送往启闭柜上边的主母排。设定器借助模式监控视频达到了某种要求开始服务器柴油设定，进行设定，借助DC24V汽车继电子产品广西顶博发电机组制造内容的输出的警报。风能发电站机设定器借助的输出的功率值数据监测器回路按钮，数据监测器到具备高压开始服务器的输出的功率值，设定器借助KA3汽车继电子产品广西顶博发电机组制造内容的输出的分闸警报，合上主启闭断路，高压分闸后分闸标示灯亮。当设定模式必须要分闸的时会，借助KA四分闸汽车继电子产品广西顶博发电机组制造内容的输出的分闸警报，主启闭高压分闸，高压分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主电开关柜
号码	名称大全	参数品种	机构	量	制造厂家
1	多功能式结构框架高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发同步电发动机抑制器	HGM9510	只	2	众智
3	整流电功能模块	BAC06A	只	2	众智
4	大型间继小家电	HH52P    DC24V	只	8	正泰
5	家庭型期间继电子产品	HH52P AC220V	只	2	正泰
6	短路器	RT14-20/6A	套	16	正泰
7	预警灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋扭	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地系统铜排	TMY-60*6	米	2	国优
13	电绝缘子	一个圆形，黄色，M10	只	12	海坦
14	辅材费		台	2	国优

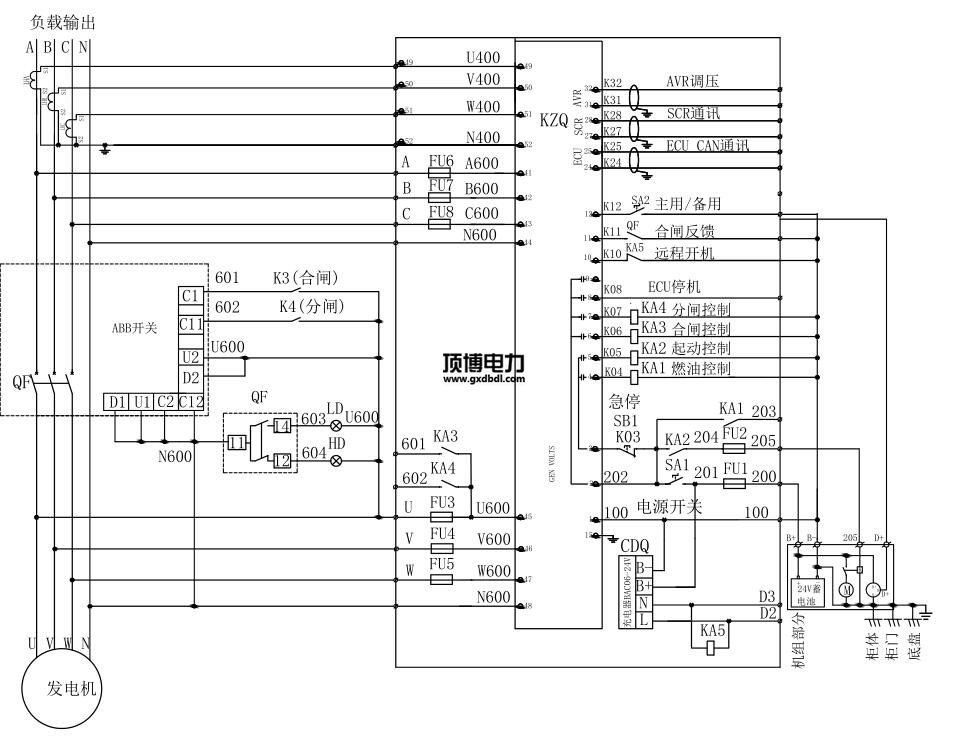

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.haotongboyu.com
