本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

重油火力发马达组配电设备箱的使用： 1、合理有效的重新分配交流电源。 2、简单对电线的关合控制。 3、有较高的防火防火分类，能更直观的展现电路板的导通程序。

项目名称：656KW柴油机并网发调速电空气能机组单机配电箱主要元件明细清单
配电盘箱大部分pcb板明细
序列号	明称	类型尺寸规格	政府部门	数	企业
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	风能发直流电设备设定器	HGM6110	只	1	众智
3	生产发减速机电机转速管控器	C2002	只	1	孚创
4	开关电源适配器电源适配器传感器	DC24V	只	1	众智
5	小形两边继电子产品	HH54P    DC24V	只	2	正泰
6	大型之间继电商	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋纽	LA37-11X/2黑	只	1	国优
9	烧毁器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

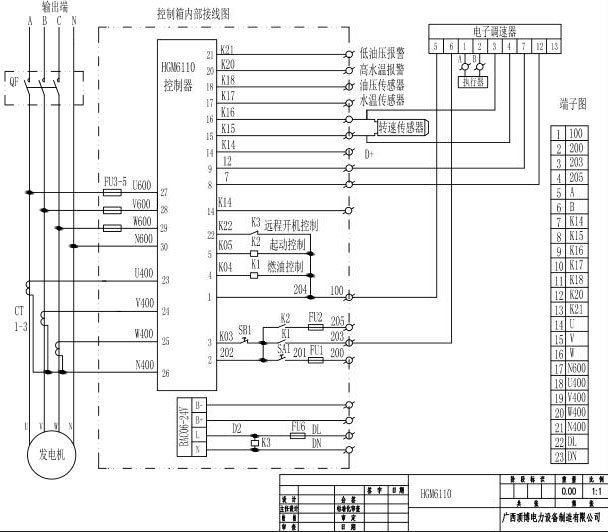

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.haotongboyu.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
