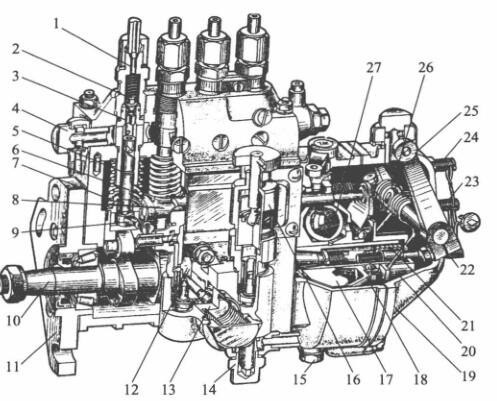

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-油田液压管金属接头; 2-很油阀; 3-很油高压闸阀; 4,14-进油螺丝; 5-套简; 6-轴向注塞泵泵; 7-轴向注塞泵泵扭簧; 8-油门支撑杆;  9-自动调节臂; 10-气缸轴; 11-确定接盘; 12-石油管道管泵偏心距轮; 13-石油管道管泵; 15-放油螺塞; 16-手高压油泵;  17-驱动程序盘; 18-从动盘; 19-结构件; 20-滑套; 21-效正扭簧; 22-续航里程修正螺丝; 23-怠速限位开关器螺丝; 24-迅速限位开关器螺丝; 25-变频调速器手柄; 26-变频调速器扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体制动器总成的重要效用是担保提供的油起时的确切性，关于多缸柴油车机认为，也要担保各缸提供的油时的同样性。起担保效用的布位是滑动下边到修整混凝土垫块上水平面的层面H。当喷油阀气缸轴齿圈与曲轴齿圈比所在位置一定的时，H越大，轴向柱塞泵关掉进油孔的时早一些，提供的油起时也早一些。相反、，H越小，提供的油起时越延后。故而要可根据设置和试验台来定合适的的滑动体本职工作层面H，以担保提供的油起时的确切性。

1-气缸轴; 2-轴向轴向齿轮泵泵泵斜槽; 3-泵盖; 4-导航定位内六角螺丝; 5-回油道; 6-回油孔; 7-有油阀大大大弹簧; 8-有油阀紧座;  9-有油阀; 10-有油高压闸阀; 11-进油孔; 12-进油道; 13-轴向轴向齿轮泵泵泵; 14-轴向轴向齿轮泵泵泵套简;  15一轴向轴向齿轮泵泵泵大大大弹簧; 16-大大大弹簧座; 17-挺柱体:; 18-垫件; 19-压轮

  就多缸机，各分泵的H值应之比。改变混凝土混凝土垫块在喷助力泵出广时均已调好，难以随性对调。混凝土混凝土垫块是用耐腐蚀文件做成相结行热整理以从而提高密度，那么用中不要损耗。如长耗时用后损耗较多，可换面用。

  喷油阀泵体分前后两台分，喷油阀上体应用到重新安装使用齿轮泵偶件及油多阀偶件，阴道应用到重新安装使用气缸轴、滑轮体和石液压管道管道阀等。泵体前侧西南部都有检视窗孔，以供进行查验整改提供的油位。下边有检视重油密度机油面的检视孔。喷油阀上体中含这条油道，与各齿轮泵套筒室外的环型油槽相联。环型油槽则与齿轮泵套筒上的进、回油孔相联。由石液压管道管道阀供来的压差大油根据进液压管接线头進入油道中。油道中的重油密度压由装在回液压管接线头内的回油阀调节，一规定要求保持良好在5～10kPa範圍内。汽压机过低，在齿轮泵下进行时，重油密度未能尽快根据进油孔進入齿轮泵上方油腔。当油位频繁而使汽压机变高时，过多的重油密度会顶开回油阀进入到重油密度细滤器中。
